SYSTEME MODULAIRE SP 97®

Toile de criblage à panneau interchangeable

Coupe transversale du crible
Coupe transversale du crible

 1- Rail SP autoportant en alliage léger
2- Entretoise de serrage
3- Boulon TM 16 x 60 en acier forgé
4- Plinthe de protection latérale CORETANE emboitée avec lèvre d’étanchéité et de compensation de jeu latéral
5- Module standard SP 97®

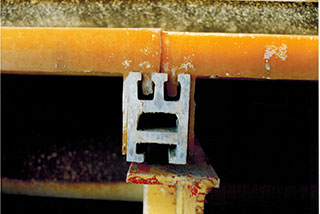

photo rail sp97

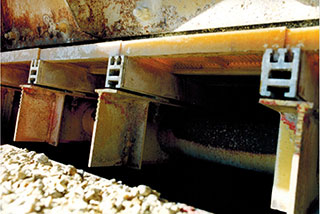

 photo des rails sp97

module standard sp97
Module standard avec protection latérale emboitée

fixation rail sp97
Fixation du rail SP sur les traverses du crible

rails sp97
  • L’utilisation d’un rail en alliage léger possédant de grandes résistances mécaniques permet de réduire considérablement la masse totale du châssis par rapport à l’acier.
  • La fixation du rail SP est assurée par des boulons TM en acier forgé, ce qui permet de protéger efficacement la cornière contre l’abrasion
  • La double rainure du rail SP permet d’obtenir un emboîtage autonome de chaque module et d’en rendre le remplacement plus aisé en évitant l’interdépendance des éléments entre eux.
  • Elle assure une parfaite jonction

Les protections latérales calées ou emboîtées assurent la fixation des modules extérieurs

protection latérale emboitée
CORVULCA peut également fournir

des plinthes latérales boulonnées.

 Protection latérale calée
Protection latérale
emboîtée avec sa
lèvre d’étanchéité
Protection latérale calée

grilles acier tissé ou soudé
