Entretien sur bande New Flex
Bande New Flex

2) FÖRDERGÜRTE MIT FALTE 80 mm HOCH UND MIT EINFASSUNGEN 70 mm HOCH.

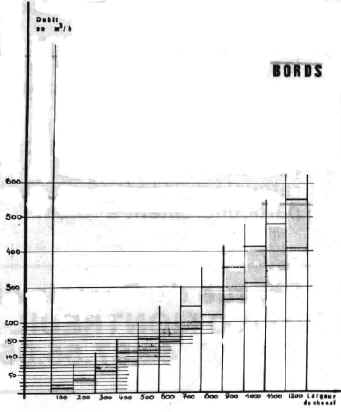

Der Abakus gibt die Zahl von Einfassungen für 1 m der Fördergürte lang, für eine Schenlligkeit von 1m/sec.

Schéma 5

Die Volumen am Ordinate sind der Kubikinhalt mit dm3 für 1 m der Fördergurte lang.

Am Abszisse sind die Winkel ß kongruent mit der Winkel Þ (Fördergürte Abhang) vergekleinert von Winkel P (Abhang der Böschung der Produkt zu transportieren).

RECHEN METHODE :

Absatz Tonne/Stunde     = Volumen/Stunde
Dichte




volumen/Stunde		     = Kubinhalt m. l. Fördergürte Lang.
Breite der Fördergürte mit m. l. x schnelligkeit x 3,6




volume/heure		     = Capacité en   par m. l. de B.T.
largeur du chenal en m. l. x vitesse x 3,6

Beispiel :

ß = 35°
Absatz = 50t/h
Schneilligkeit = 1,25
Dichte = 1,6
Breite = 400

50     = 31,25
1,6
31,25     = 17,36                    Das ist 5 Einfarsungen für l m..
0,4 x 1,25 x 3,6
